Descrição

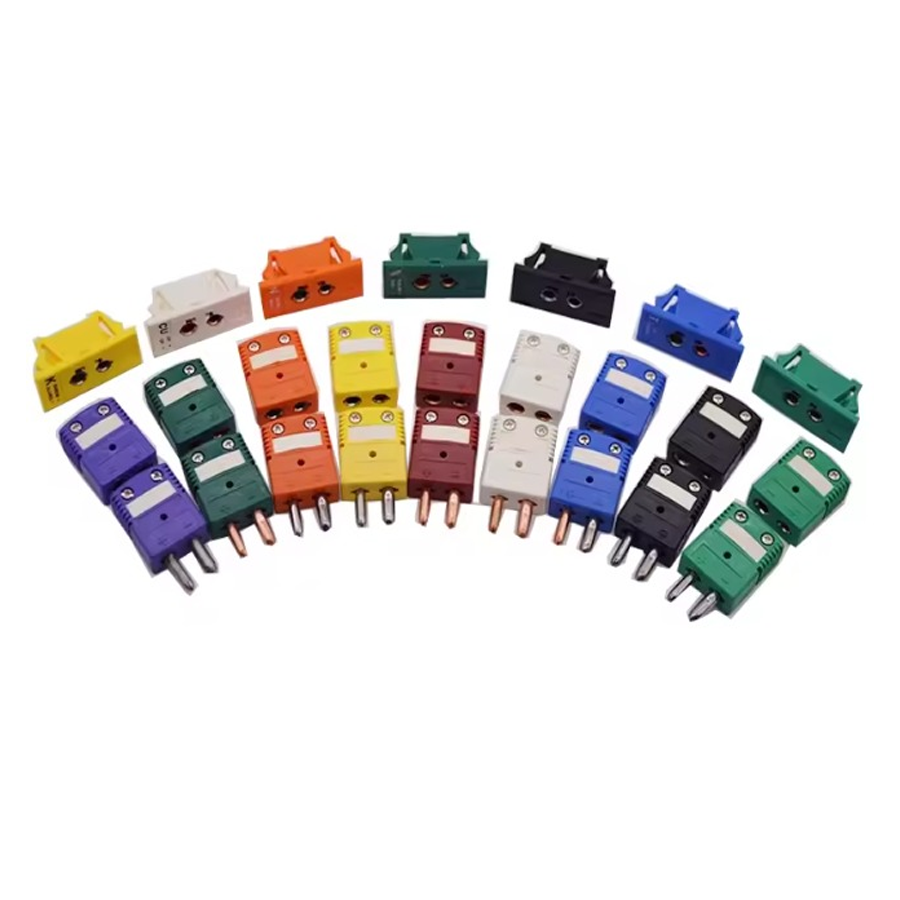

Os conectores compensados fazem rápida, prática e eficiente conexão entre termopares e fios e cabos de extenão ou compensação ou entre instrumentos.
São construídos com as mesmas ligas dos termopares (exceto para os tipos S, R e B que são de outros materiais), para compensar gradientes de temperaturas que poderiam causar erro na medição, seguindo os mesmos limites de erros para fios e cabos de extensão e compensação segundo as normas ANSI e IEC.

Além disso eles são polarizados (o pino negativo possui um diâmetro maior ou no caso dos mini conectores é mais largo) que o positivo, evitando as frequentes e incômodas inversões de polaridade que sempre causam transtorno ao processo. Para realçar ainda mais, no seu corpo vem marcado em relevo a polaridade de cada terminal.

Seu corpo pode ser de nylon, fibra de vidro, PTFE ou cerâmica podendo ser usado em várias temperaturas, a mais comum é 200ºC.
Sua identificação é feita através da coloração externa do seu corpo.

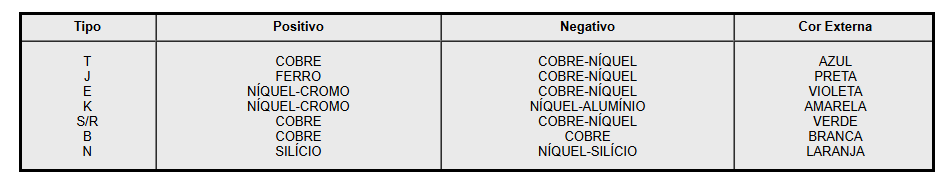

Tabelas de cores para os conectores compensados segundo a norma americana ANSI MC 96.1 de 1982.

Para os termopares do tipo B e termoresistência a dois ou três fios, os conectores são de cobre/cobre.
