Descrição

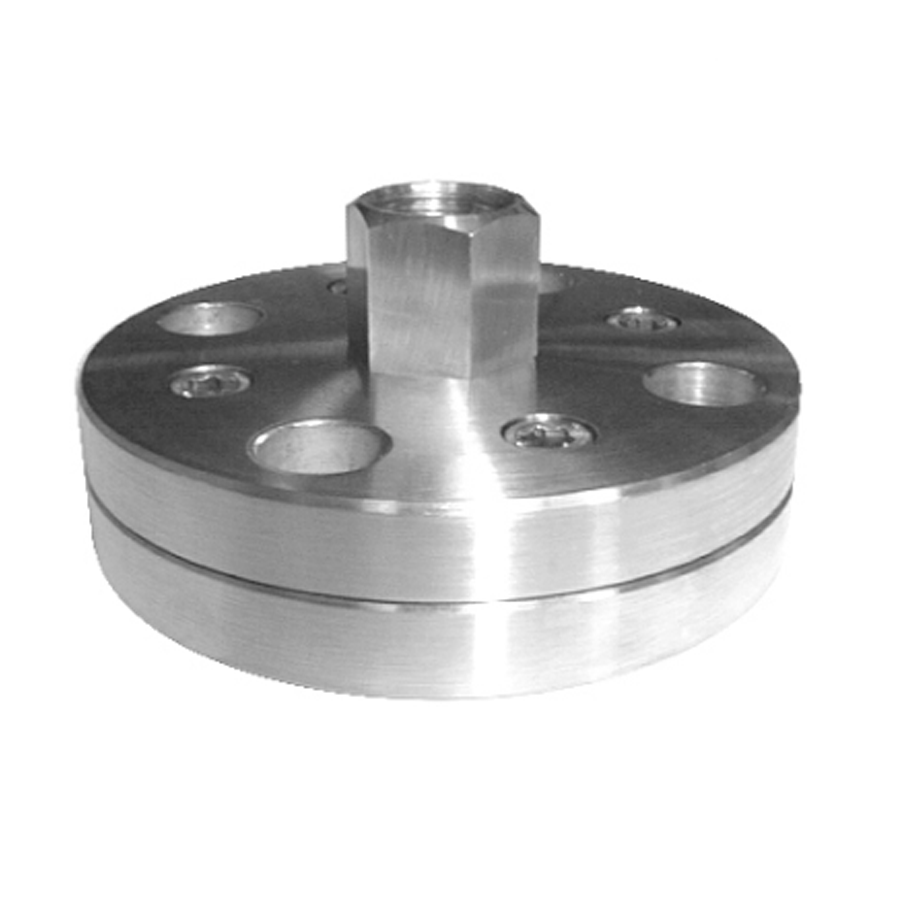

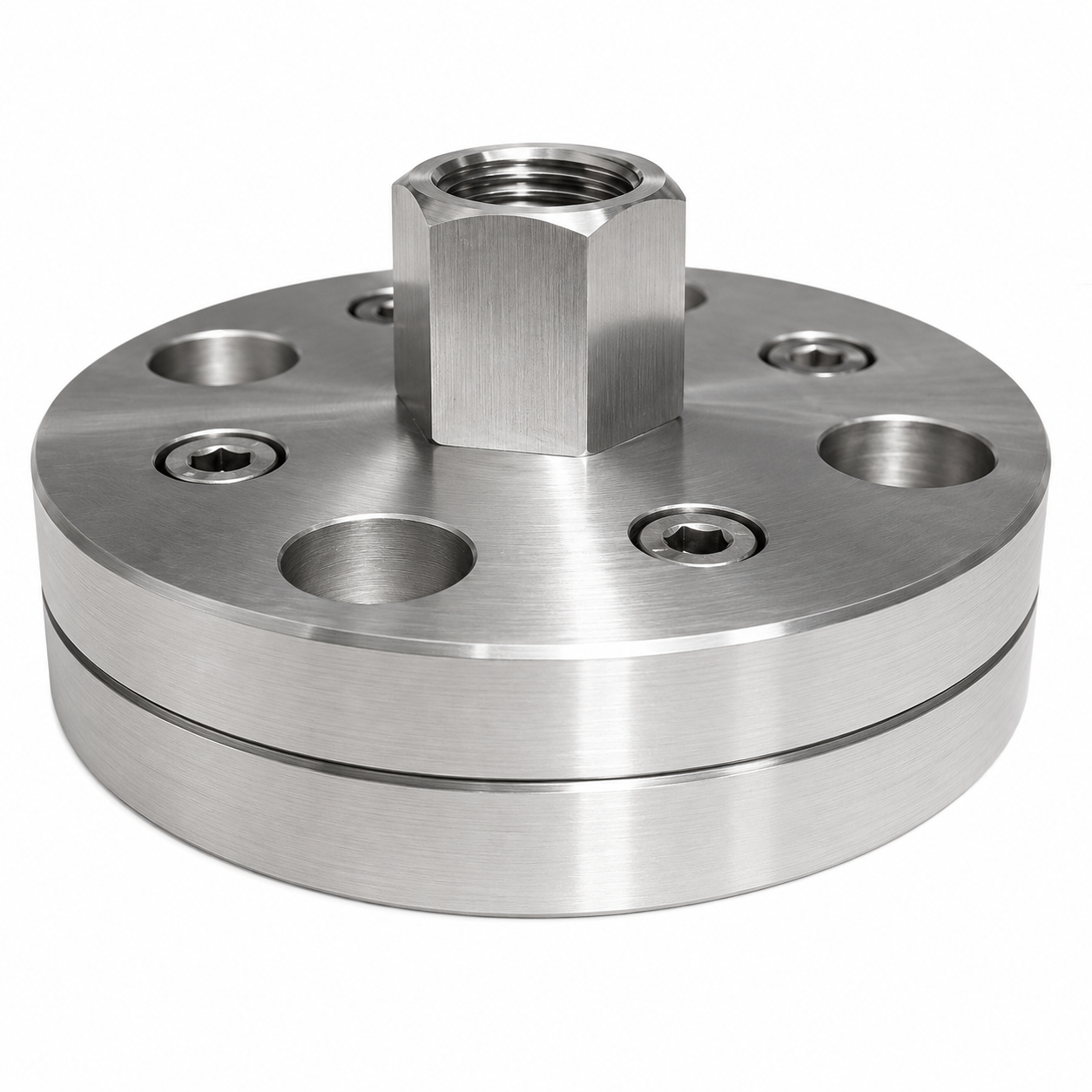

O selo diafragma flangeado serve para isolar e proteger instrumentos de medição de pressão (como manômetros, transmissores e pressostatos) contra fluidos de processo agressivos, nocivos ou complexos. Ele atua como uma barreira física flexível: o fluido do processo pressiona o diafragma, que transmite essa pressão hidraulicamente para o instrumento através de um líquido de preenchimento interno (como óleo de silicone), sem que o sensor toque diretamente no fluido real.

A conexão flangeada serve especificamente para facilitar a instalação direta em tubulações e tanques industriais que já utilizam padrões de flange, oferecendo alta resistência mecânica, vedação robusta e facilidade de desmontagem para manutenção.

Principais funções e quando utilizar
O dispositivo é indispensável nas seguintes condições de processo:

• Fluidos Corrosivos ou Químicos: Impede que substâncias ácidas ou alcalinas ataquem quimicamente e destruam os componentes internos do instrumento de medição.
• Fluidos Viscosos, Pastosos ou com Sólidos: Evita o entupimento da tomada de pressão do instrumento por mídias espessas (como lama, polpa de papel, tintas ou efluentes).
• Processos de Alta Temperatura: Protege o sensor contra temperaturas extremas que danificariam a eletrônica ou o mecanismo interno.
• Aplicações Sanitárias e Alimentícias: Evita o acúmulo de resíduos e bactérias em cavidades mortas, permitindo processos de limpeza e esterilização (CIP/SIP) exigidos nas indústrias farmacêutica e de alimentos.

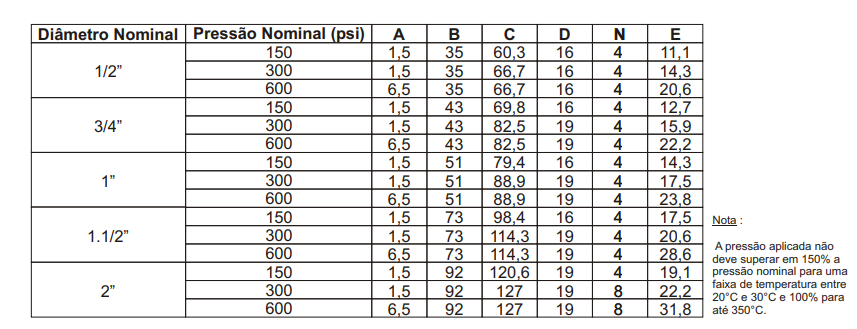

Caracterísitcas técnicas:

Material do Corpo Inox 304, 310, 316 outros à consultar
Material da Membrana Inox 304, 310, 316, outros à consultar
Conexão: 1/2, 1, 1.1/2, 2, 3″
Classe de Pressão: 150, 300, 600, 900, 1500, 2500 LBS
