Descrição

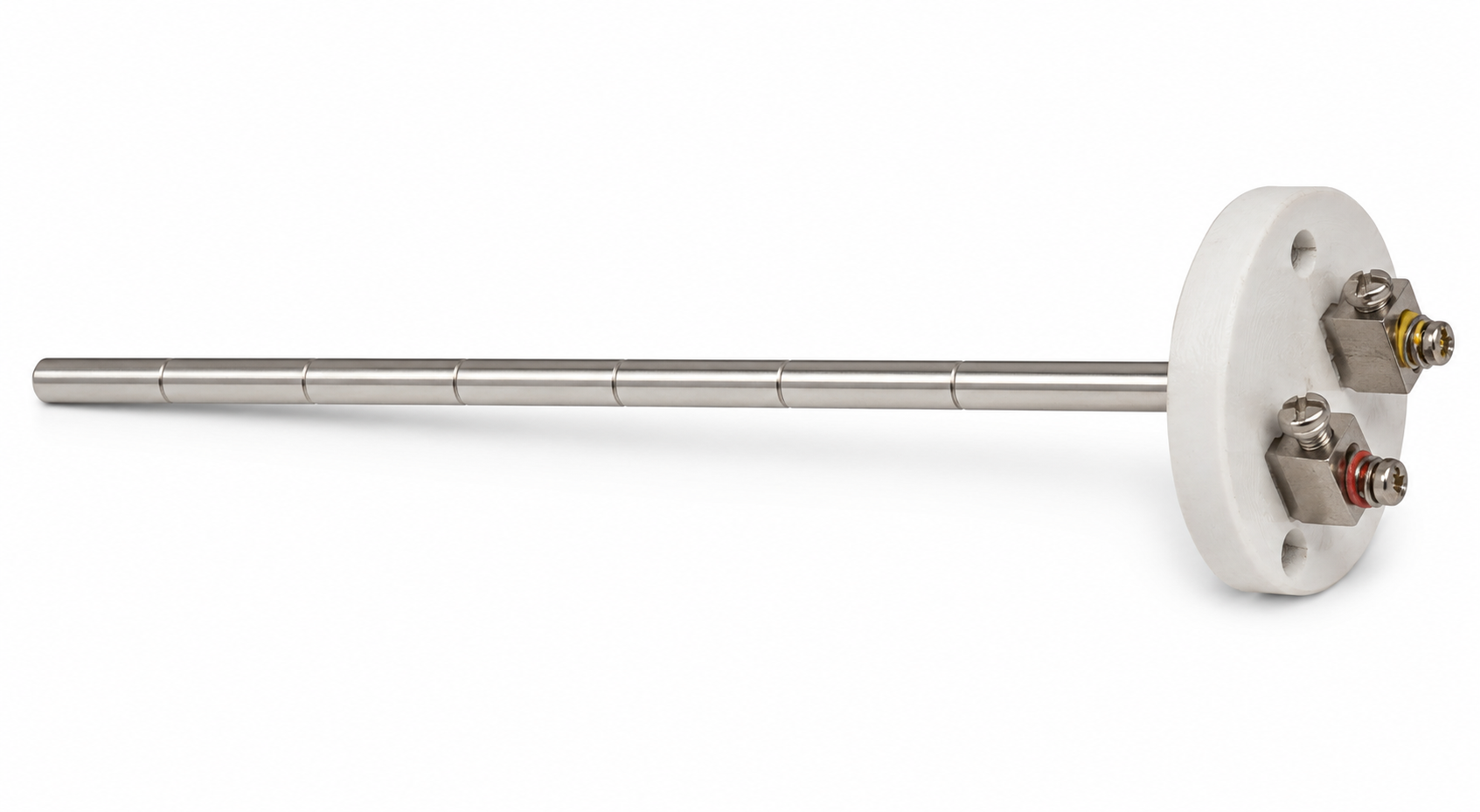

O Termopar com bloco de ligação é um conjunto composto pelos fios sensores isolados (geralmente por miçangas de cerâmica) que terminam em uma base isolante dotada de bornes metálicos. Sua função principal é fixar eletricamente o sensor e servir de ponto de transição para o cabo de extensão ou compensação que vai até o painel ou Haste rígida compactada com óxido de magnésio e protegida por bainha metálica inox ou Inconel, finalizada em bloco cerâmico. Serve como refil de substituição rápida para montagem dentro de cabeçotes industriais.

Configuração do Bloco

Para garantir o funcionamento correto e evitar quebras, avalie estes fatores:

• Material da Base:
  • Cerâmica (Esteatita/Porcelana): É o padrão mais seguro. Suporta temperaturas altíssimas no cabeçote e oferece isolamento elétrico robusto contra surtos ou fugas de corrente.
  • Poliamida (Plástico/Baquelite): Indicado apenas para processos de baixa temperatura onde o ponto de conexão não sofre aquecimento direto.
• Número de Bornes (Terminais):
  • 2 Bornes: Utilizado para termopares simples convencionais (fios + e -).
  • 3 Bornes: Comumente usado para fixar o cabo de aterramento/blindagem (proteção contra ruídos elétricos).
  • 4 Bornes: Exclusivo para montagens de termopares duplos (dois sensores independentes correndo no mesmo tubo).

Fixação (Estilo do Bloco):

• Modelos Redondos (padrão KS ou KN): Possuem furos centrais ou laterais específicos para serem parafusados dentro de cabeçotes de alumínio industriais (tampas à prova de tempo/explosão).
