Descrição

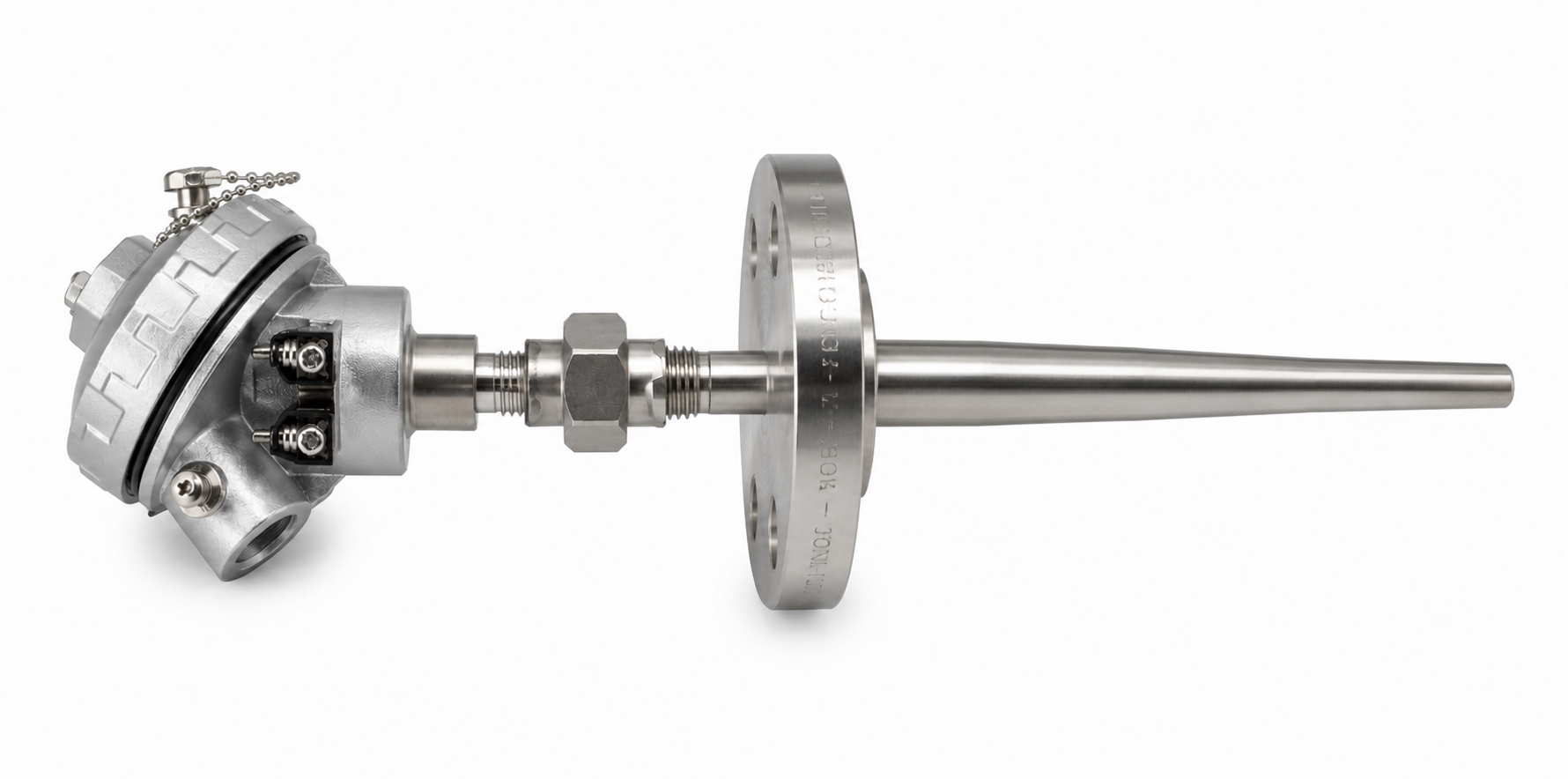

O Termopar com poço flangeado é um conjunto robusto de medição industrial onde o sensor é inserido dentro de um poço termométrico (bainha de proteção usinada ou tubular) que possui uma flange para fixação mecânica. Essa montagem é padrão em tubulações e tanques industriais de alta pressão ou com fluidos agressivos, pois permite retirar o termopar para manutenção sem esvaziar a linha ou interromper o processo.

Devido aos riscos de vazamento em linhas pressurizadas, o dimensionamento correto exige a definição de 4 parâmetros essenciais:

• Padrão da Flange: Diâmetro nominal e classe de pressão regulamentados pela norma ASME/ANSI (ex: Flange de 1″ ou 2″, classe 150#, 300# ou 600#) ou padrão europeu DIN.
• Tipo de Face da Flange:
  • RF (Raised Face / Face Ressaltada): O mais comum, utiliza juntas planas texturizadas para vedação.
  • RTJ (Ring Type Joint / Junta Tipo Anel): Utiliza anéis metálicos em canais usinados, obrigatório para altíssimas pressões.
  • Construção do Poço:
• Usinado de Barra Maciça: Oferece a maior resistência mecânica contra forças hidrodinâmicas causadas pela velocidade do fluido (geralmente calculada via norma ASME PTC 19.3).
• Tubular Montado: Haste feita de tubo soldado na flange, adequada apenas para processos com baixa pressão e sem turbulência.
• Comprimento de Inserção (“U”): A profundidade da haste do poço que ficará efetivamente mergulhada no fluido dentro da tubulação. Deve alcançar preferencialmente o terço central do tubo para evitar erros de condução térmica.
