Descrição

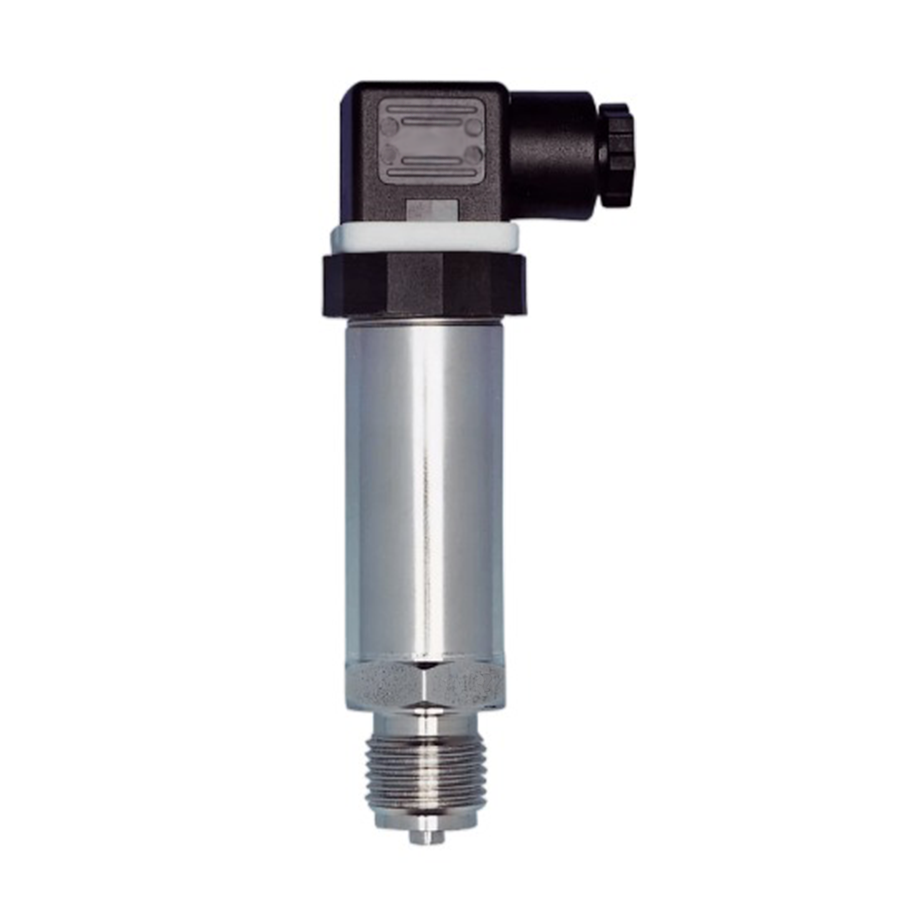

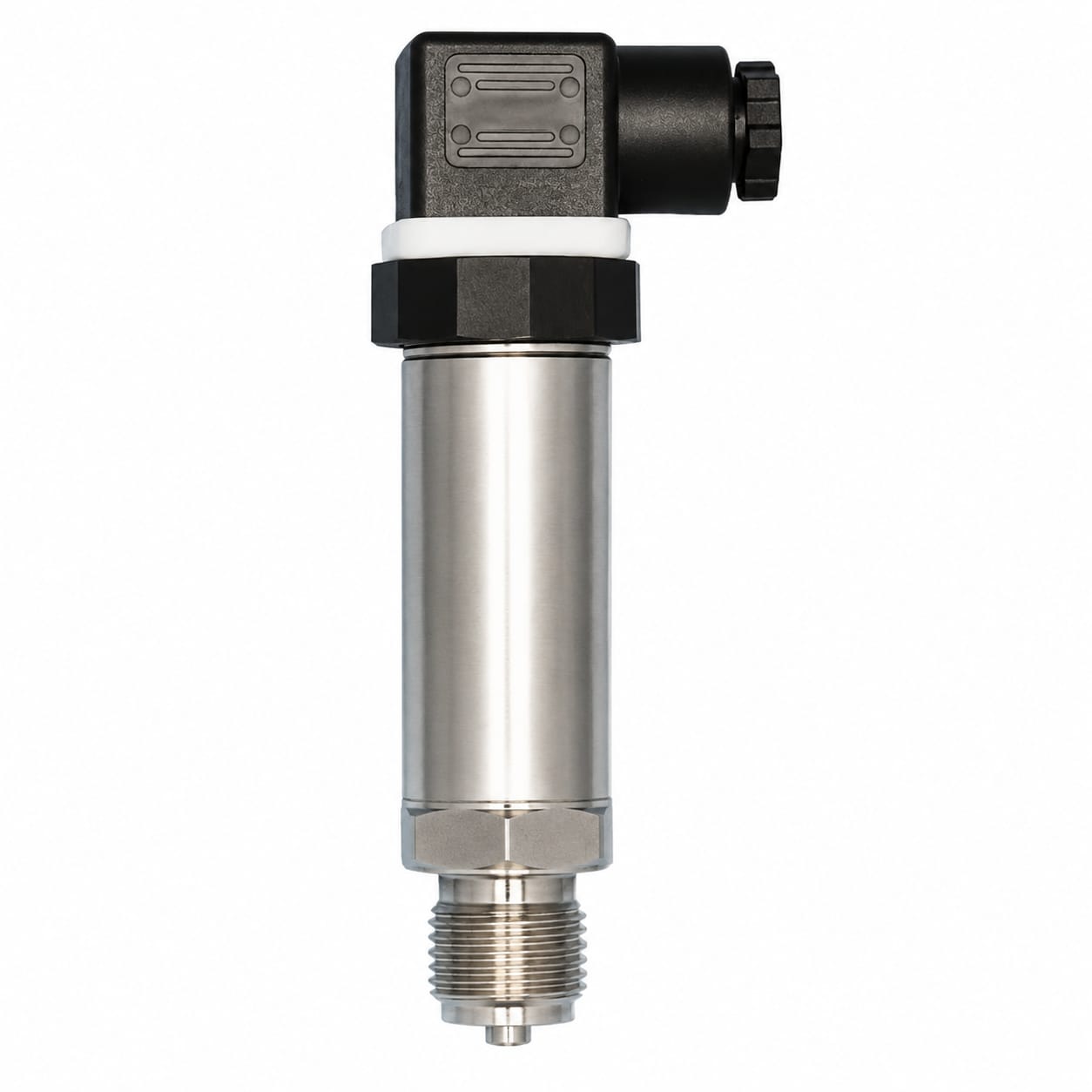

Os transmissores eletrônicos de pressão geram um sinal analógico em corrente ou tensão ( 4~20mA ou 0~10Vdc) proporcional ao valor de pressão a que são submetidos.
Ideais para aplicações que requeiram monitoramento e/ou controle de processos. Invólucro e diafragma construídos em aço inoxidável AISI 304 (opcional em 316), com acabamento polido. Diversas faixas de pressão encontram-se disponíveis (consultar tabelas de especificação).

INVÓLUCRO:
– Em aço inoxidável AISI 304 ( opcional 316 )
– Grau de Proteção IP-65 (conf. ABNT) .
– Vedações: Anéis o’ring, borracha nitrílica.
– Prensa Cabos (Sugestão de cabo): 2 ou 3 vias x 26AWG.
– Conexão de processo:
– 1/8″ BSP ou NPT (M)
– 1/4″ BSP ou NPT (M)
– 1/2″ BSP ou NPT (M)
– 3/4″ BSP ou NPT (M)
– 1″ BSP ou NPT (M)

SISTEMA SENSOR:
– Transdutor de pressão piezoresistivo
– Sensor em aço inoxidável 316L / totalmente soldado à base do invólucro
– Vibração ( 20 …5000Hz ): 20g

TEMPERATURA DE OPERAÇÃO /ARMAZENAGEM:
– Temperatura de armazenagem : -40 a 100 ºC
– Temperatura de operação: -30 ~100 °C / compensado para temperatura de -10 a 80 °C.

SINAL DE SAÍDA:
– 4 a 20 mA ( loop a 2 fios)
– 0 a 10 Vdc (3 fios)

TEMPO DE RESPOSTA:
– Típico 1ms

PRECISÃO:
– Típico 0,25% F.S ( 0…50ºC )
– Típico 1,0% F.S ( -10…80ºC )

ALIMENTAÇÃO ELÉTRICA:
– 8 a 28 Vdc ( sensores 4 a 20 mA)
– 13 a 30 Vdc (sensor 0 a 10 Vdc)
– Resistência de isolação @50VCC: 100MO

LIMITE DE SOBREPRESSÃO:
– 1,5 x fundo de escala

CONECTOR ELÉTRICO:
– Plug DIN 43650
